Цифровой подбор состава асфальтобетонной смеси по ГОСТ Р 58406.2-2020: как расчетный модуль НИИ ЛАДОР упрощает работу дорожно-строительной лаборатории
Подбор состава асфальтобетонной смеси — одна из наиболее ответственных задач дорожно-строительной лаборатории. От точности расчетов, корректности выбора исходных материалов и правильной проверки требований нормативной документации зависит не только оформление журнала подбора, но и фактическое качество будущей смеси.
На практике эта работа включает большое количество повторяющихся операций: специалист обращается к ГОСТ, вручную переносит данные испытаний, выполняет промежуточные расчеты, контролирует соответствие показателей требованиям, затем дублирует информацию в журнал подбора и формирует итоговый документ. Чем больше исходных данных и вариантов состава, тем выше риск арифметической ошибки, пропуска или некорректного округления.
Чтобы сократить количество рутинных действий и снизить вероятность ошибок, НИИ ЛАДОР разработал бесплатный расчетный модуль для подбора состава асфальтобетонной смеси по ГОСТ Р 58406.2-2020 (Маршалл). Он работает прямо в браузере, не требует установки и позволяет пройти весь путь — от выбора типа смеси до формирования готового журнала подбора в Word.
Почему ручной подбор состава занимает много времени
Подбор асфальтобетонной смеси — это не один расчет, а целая последовательность взаимосвязанных действий. Инженеру лаборатории необходимо:
- учитывать дорожно-климатическую зону;
- проанализировать исходные материалы и их характеристики;
- испытать и определить показатели щебня, песка, минерального порошка, битума и т.д.;
- рассчитать проектный зерновой состав;
- расчитать оптимальные доли материалов;
- подготовить итоговый журнал подбора.
Каждый из этих этапов требует внимательности. Ошибка на раннем шаге может повлиять на весь дальнейший расчет. Особенно это заметно, когда значения необходимо многократно переносить между таблицами, листами испытаний и итоговым отчетом.
Значительная часть рабочего времени специалиста уходит именно на обращение к нормативной документации, выполнение расчетов, перенос данных и формирование итогового журнала. Цифровой инструмент позволяет объединить эти операции в одном рабочем пространстве и сделать процесс более последовательным.
Проблема округления: почему ПМЗ и ПНБ требуют особого внимания
Одной из наиболее чувствительных зон при подборе смеси являются показатели:
- ПМЗ — пустоты в минеральном заполнителе;
- ПНБ — пустоты, наполненные битумным вяжущим;
- содержание воздушных пустот.
Даже небольшая разница в расчетах или округлении может изменить итоговый вывод о соответствии смеси требованиям. Расхождение всего на 0,1% способно привести к неверному результату. При ручном расчете, использовании Excel-расчеток или округлении на промежуточных этапах можно получить несовпадающие значения.
В расчетном модуле НИИ ЛАДОР эта логика унифицирована. Расчеты Gsb, ПМЗ и ПНБ выполняются с учетом требуемой точности: сначала значения обрабатываются до третьего знака после запятой, после чего итоговые показатели приводятся к установленному формату отображения. Это снижает риск расхождений между расчетом и итоговым выводом.
Что представляет собой расчетный модуль НИИ ЛАДОР
Расчетный модуль — это интерактивный онлайн-инструмент для подбора состава асфальтобетонной смеси по ГОСТ Р 58406.2-2020. Пользователь последовательно заполняет данные, а система:
- выводит актуальные требования ГОСТ в зависимости от выбранных материалов и параметров;
- автоматически выполняет расчетные операции;
- отмечает соответствие или несоответствие показателей;
- строит кривую зернового состава;
- рассчитывает состав смеси и дозировки;
- помогает сформировать итоговый журнал подбора.
Этапы работы в расчетном модуле

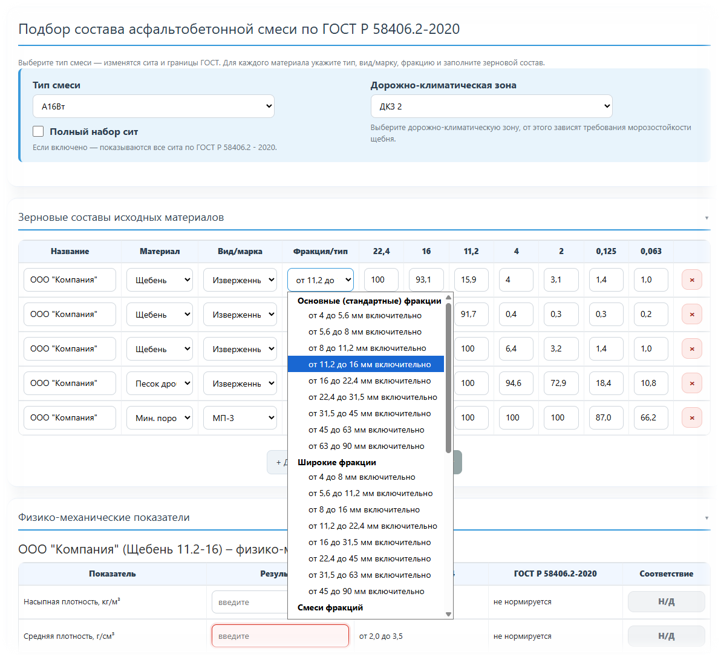

1. Выбор типа смеси, ДКЗ и исходных материалов.
Работа начинается с выбора основных параметров:
- типа асфальтобетонной смеси;
- дорожно-климатической зоны;
- перечня исходных материалов.
От этих данных зависят нормативные требования, которые будут применяться на следующих этапах. Например, выбор ДКЗ влияет на требования к морозостойкости минеральных материалов. Сам модуль автоматически перестраивает условия проверки, чтобы пользователь не искал нужные значения вручную в таблицах ГОСТ.

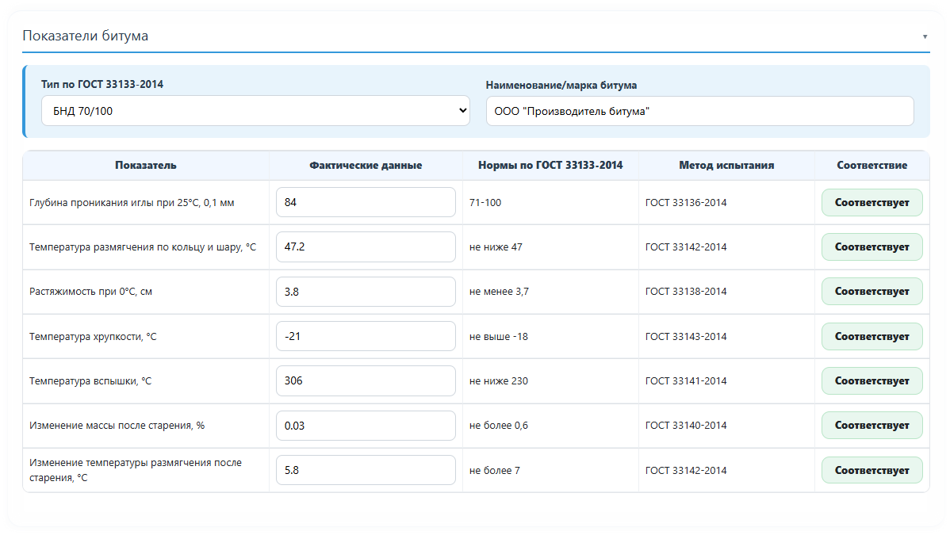

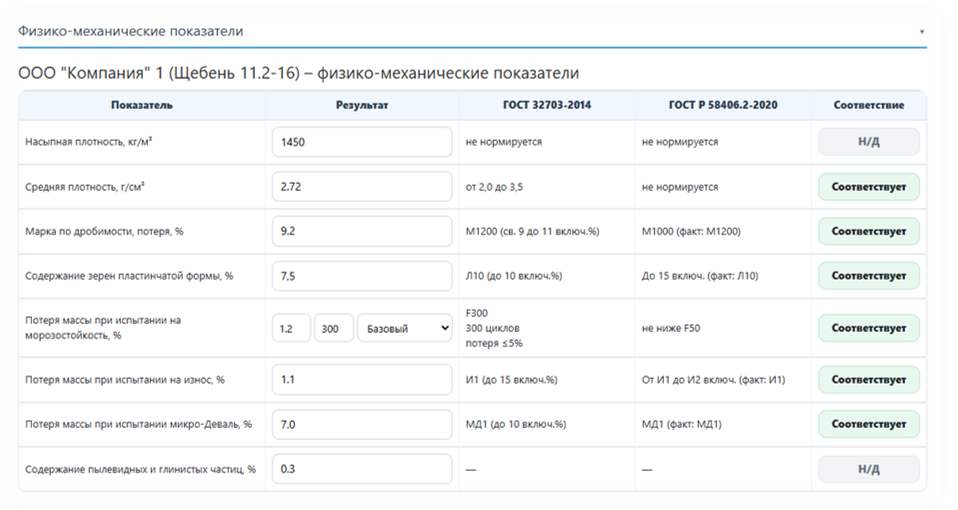

2. Внесение результатов испытаний и автоматическая проверка требований.
После выбора материалов пользователь вносит фактические результаты лабораторных испытаний. Расчетный модуль сопоставляет их с нормативными требованиями и показывает соответствие по каждому показателю.
Система также определяет марки материалов, в том числе по морозостойкости. То есть модуль выполняет не только арифметическую проверку введенных чисел, но и помогает интерпретировать результаты в логике действующих требований.
Для лаборатории это означает меньше ручных сверок и меньше риска пропустить показатель, который влияет на возможность применения материала в составе смеси.

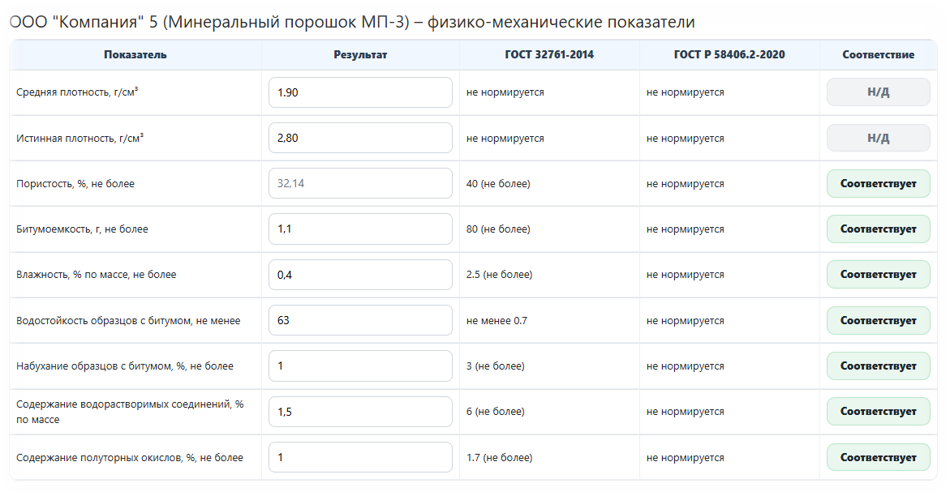

3. Автоматический расчет показателей, которые не нужно вводить вручную.
Часть показателей в процессе подбора модуль определяет автоматически на основании уже внесённых данных. Это избавляет специалиста от дополнительных промежуточных расчетов и повторного переноса значений. При необходимости любое расчетное значение можно скорректировать вручную, сохранив гибкость работы. Такой подход делает подбор состава более удобным, последовательным и менее подверженным техническим ошибкам.

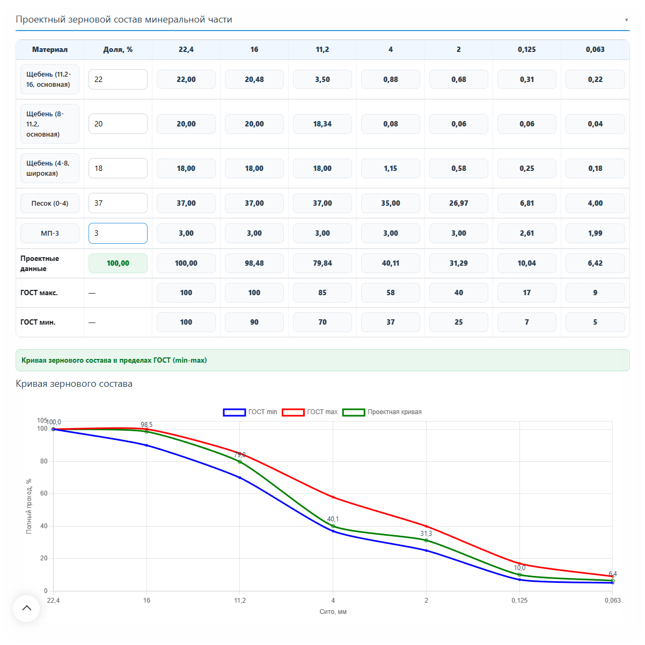

4. Расчет проектного зернового состава и построение кривой.
Один из ключевых этапов подбора — формирование проектного зернового состава минеральной части. После заполнения исходных материалов модуль автоматически рассчитывает суммарный зерновой состав и строит график.
Если полученная кривая выходит за допустимые границы, система сообщает об этом. В результате специалист сразу видит, соответствует ли выбранная комбинация материалов установленным требованиям, и может корректировать доли компонентов без отдельной ручной перепроверки каждой строки.

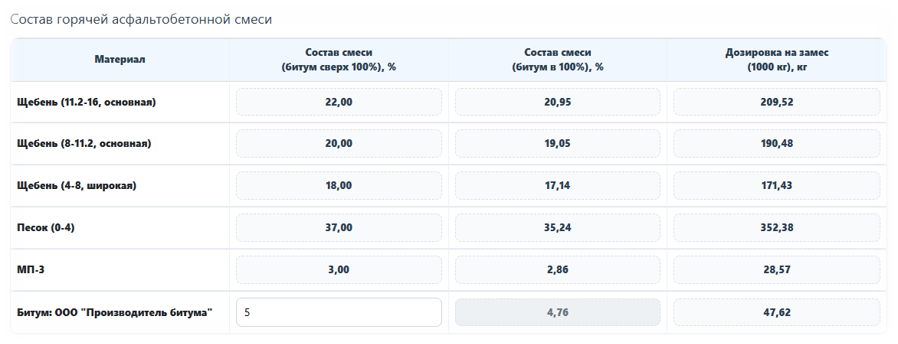

5. Перерасчет дозировок на замес.
После определения состава модуль рассчитывает дозировки материалов на замес. Пользователь видит:
- состав смеси с битумом сверх 100% минеральной части;
- состав смеси с битумом в 100%;
- дозировку на замес 1000 кг.
Такой формат позволяет сразу перейти от подобранного соотношения минеральных материалов к расчету фактических дозировок для приготовления смеси. Значения по заполнителям автоматически принимаются из проектного зернового состава, поэтому пользователю остается указать только содержание битума сверх 100% минеральной части.

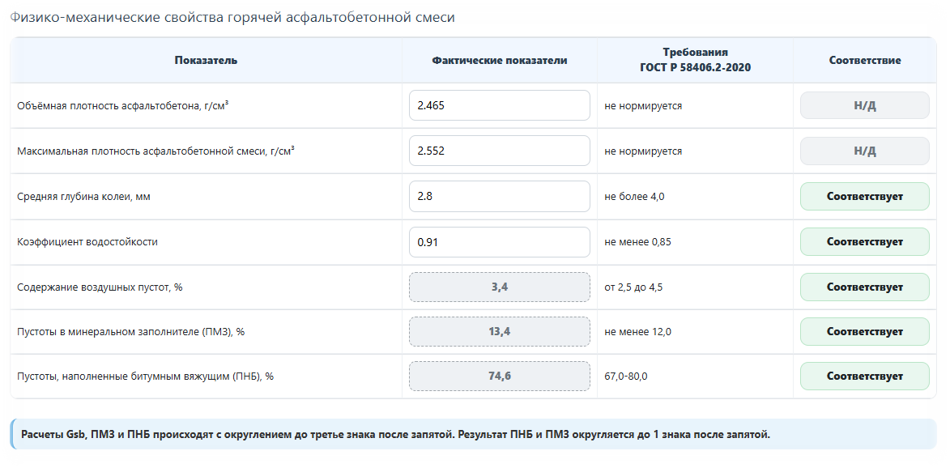

6. Расчет воздушных пустот, ПМЗ и ПНБ
После заполнения необходимых исходных значений модуль рассчитывает:
- содержание воздушных пустот;
- пустоты в минеральном заполнителе;
- пустоты, наполненные битумным вяжущим.
Это один из наиболее важных блоков для контроля корректности состава. Расчет выполняется в автоматическом режиме и с учетом установленного порядка округления. Расчеты Gsb, ПМЗ и ПНБ производятся с округлением до третьего знака после запятой, а результат ПМЗ и ПНБ далее отображается с округлением до одного знака.

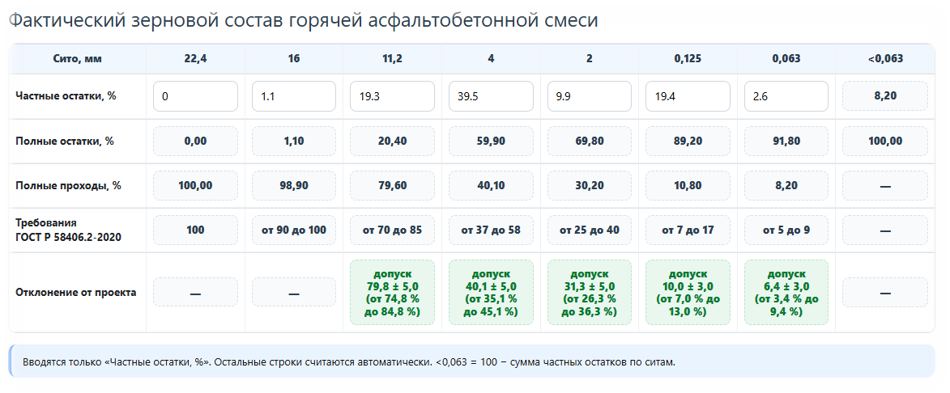

7. Проверка фактического зернового состава смеси.
После завершения подбора пользователь может внести данные фактического зернового состава горячей асфальтобетонной смеси. Для упрощения работы достаточно указать только частные остатки, а все необходимые промежуточные значения модуль рассчитает автоматически. Затем система сравнит полученный состав с проектными показателями и проверит допустимые отклонения в соответствии с таблицей 18 ГОСТ Р 58406.2-2020. Это позволяет быстрее оценить соответствие фактической смеси принятому составу и сократить количество ручных операций при итоговом контроле.

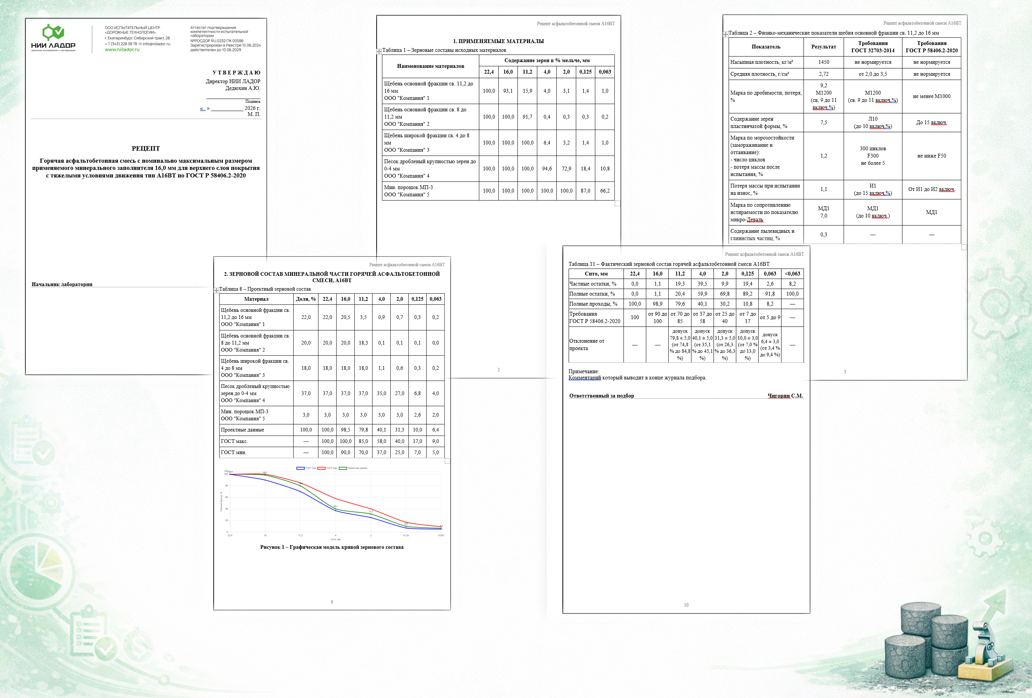

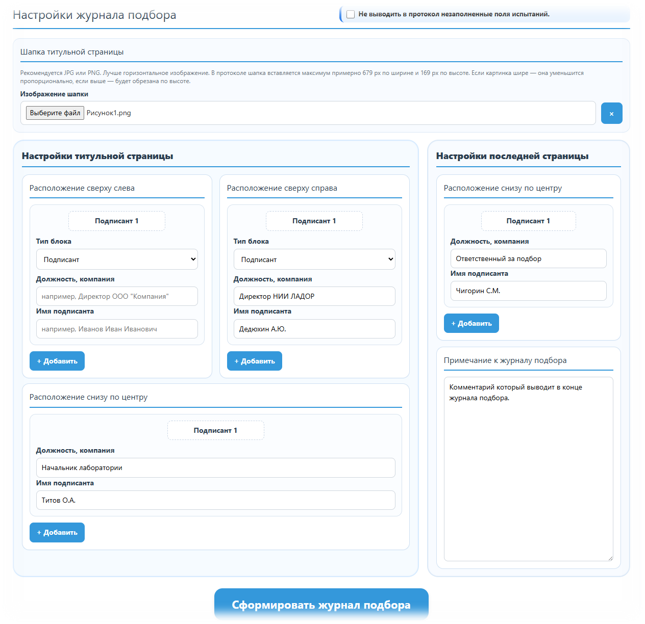

Формирование готового журнала подбора в Word
После завершения расчетов модуль позволяет сформировать полностью оформленный журнал подбора в формате Word.
Пользователь может:
- загрузить шапку своей компании для титульной страницы;
- указать подписантов;
- выбрать их расположение;
- добавить необходимые сведения на титульную и последнюю страницы;
- включить примечание к журналу;
- скрыть из итогового документа те испытания, которые не были заполнены.
На странице модуля отдельно предусмотрена настройка «Не выводить в протокол незаполненные поля испытаний», что особенно удобно при подготовке аккуратного итогового документа без пустых таблиц. Пользователь получает готовый журнал подбора, который уже приведен к единой структуре и не требует ручной сборки из отдельных файлов.
Что меняется для лаборатории: «до» и «после»
Цифровой расчетный модуль не отменяет инженерную работу и не заменяет специалиста. Его задача — убрать лишнюю рутину и сделать процесс более управляемым.
Было:
- постоянное обращение к большому количеству нормативных таблиц;
- ручной перенос данных между документами;
- отдельные расчеты в Excel;
- риск ошибок в формулах и округлении;
- ручное оформление итогового журнала;
- затраты времени на повторяющиеся операции.
- единая последовательность подбора в одном модуле;
- автоматическое изменение требований в зависимости от типа смеси и условий;
- встроенная проверка соответствия показателей;
- автоматический расчет ПМЗ, ПНБ и воздушных пустот;
- построение зерновой кривой;
- расчет дозировок;
- формирование Word-журнала в готовом виде.
Именно в этом состоит основная ценность цифровизации: специалист тратит меньше времени на механические действия и больше — на анализ состава, оценку исходных материалов и принятие инженерных решений.
Искусственный интеллект и автоматизация: следующий этап развития
Искусственный интеллект и автоматизация должны не заменять инженера, а усиливать его работу. В контексте расчетного модуля это означает:
- снижение нагрузки на повторяющиеся действия;
- единый порядок расчета;
- уменьшение числа случайных арифметических ошибок;
- освобождение времени для анализа результатов;
- повышение удобства подготовки документации.
В дорожной лаборатории это особенно важно, поскольку качество решений зависит не только от правильного ввода данных, но и от профессиональной интерпретации результатов. Автоматизированный инструмент помогает сделать рутинную часть процесса более стабильной, а экспертную — более сосредоточенной.
Дальнейшее развитие: расчет не только технически, но и экономически оптимального состава
В перспективе планируется добавить экономическую составляющую подбора состава:
- стоимость материалов;
- закупочные цены;
- логистические затраты;
- оценку итоговой стоимости смеси;
- возможность сравнивать несколько допустимых вариантов не только по соответствию ГОСТ, но и по экономической эффективности.
Это важный шаг для практики. В ряде случаев лаборатория может получить несколько корректных с технической точки зрения составов. Возможность дополнительно сравнить их по стоимости позволит принимать более обоснованные производственные решения.
Кому будет полезен расчетный модуль
- инженерам дорожно-строительных лабораторий;
- технологам асфальтобетонных заводов;
- специалистам, выполняющим подбор состава смеси;
- организациям, которые готовят журналы подбора;
- студентам и слушателям программ повышения квалификации в области дорожных материалов.
Модуль особенно удобен там, где важно не просто выполнить расчет, а сохранить единую логику работы: от ввода результатов испытаний до формирования итогового документа.
Заключение
Подбор состава асфальтобетонной смеси по ГОСТ Р 58406.2-2020 остается задачей, где важны точность, внимательность и инженерный опыт. Однако значительную часть рутинных операций уже можно передать цифровому инструменту.
Расчетный модуль НИИ ЛАДОР помогает:
- быстрее выполнять подбор состава;
- автоматически проверять нормативные требования;
- рассчитывать ключевые показатели смеси;
- контролировать зерновой состав;
- снижать риск ошибок округления;
- формировать готовый журнал подбора в Word.
Это практический пример того, как цифровизация может быть полезна дорожной отрасли не в виде абстрактной идеи, а в ежедневной работе лаборатории.
Перейти к расчетному модулю подбора состава асфальтобетонной смеси можно на сайте НИИ ЛАДОР.
